MCP-KC64B

عرض الفيديو

هذا منتج يوقف لتزويد و لم يعد للبيع

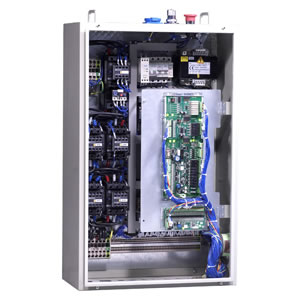

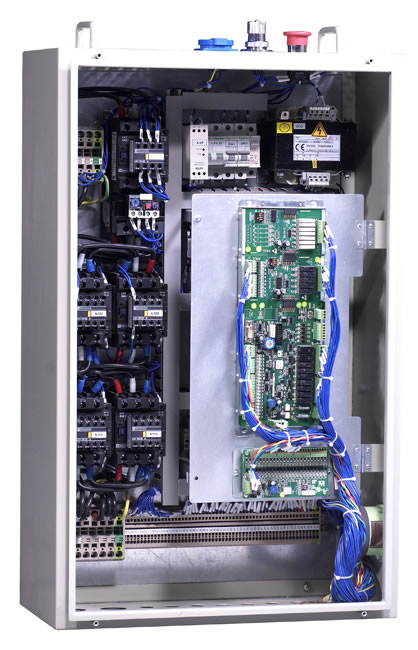

إن خزانة السيطرة على المصاعد بالتردد المتغير AC MCP-KC64B تتبنى أسلوب التحكم المتوازي. إنها تدعم تعديل ضبط المستوى في غرفة التحكم والتحكم في الأبواب الأمامية والخلفية عن طريق اعدادات المعلمات. من أجل ضمان أمان تشغيل المصعد، يمكن تحقيق التحكم المتوازي، تحكم المجموعة، التحكم عن بعد أو وظيفة الإنقاذ الطارئ. المنتج يجمع خزانة السيطرة لمجموعة السقف وخزان السيطرة لغرفة التحكم. النوع المعياري AS360 يدعم التحكم بشكل جماعي في 6 طوابق أو 9 طوابق بعد التوسيع.

المواصفات التقنية
طلب الطاقة: 50/60Hz، AC380V-460V، 3 phase
نطاق الطاقة: 5.5KW-22KW
سرعة المصعد القصوى: 2.5m/s
جهاز التحكم الرئيسي: جهاز تحكم التشغيل المدمج AS380
معيار الأداء: GB7588/EN-81
أسلوب الهبوط: الهبوط المباشر
دقة الطابق: ≤±3mm
درجة حرارة الغرفة: -10℃-45 ℃
اللون: الرمادي الفاتح
أبعاد الخزانة (mm): 1000×580×300
أبعاد صندوق المقاومة (mm): 420×255×105-420×255×243

وصف الواجهة
واجهة الطاقة: طرفية تغضين 16 mm²
المحرك الكهربائي التكييفي: المحرك غير المتزامن AC / المحرك المتزامن المغناطيسي الدائم
جهاز التشفير: هواة جمع فتح/ إشارة الدفع والجذب/ إشارة التفاضل، الواجهة: قابس المنفذ التسلسلي DB15 المعياري ( متزامن) / الواصلة الطرفية ( غير متزامنة)
الكابح: DC110V/DC220V/AC220V، تيار ≤6A، الواجهة: طرفية تغضين 2.5mm²
محرك الباب: محرك الباب المتغير التردد AC220V
تبديل غرفة الآلة: جهاز تحكم السرعة / وقاية السرعة الزائدة uplink ( غير متزامن) / العجلة اليدوية / زر التوقف الفوري على جانب الآلة الرئيسية / التشغيل الكهربائي للطوارئ
تبديل قناة المصعد: تبديل التحديد / تبديل التخفيف / جهاز وقاية السلسلة المعطلة الدرجية / تبديل توقف الطابق / تبديل تخفيض السرعة / تبديل التحديد العادي
تبديل مجموعة السقف: تبديل توقف غرفة التحكم / تبديل توقف مجموعة السقف / التروس الآمنة / تبديل ضبط المستوى / تبديل الحمولة الخفيفة، الحمولة الكاملة، الحمولة الزائدة ( بدون الطاقة على المنصة) / تبديل ستارة المصباح / تبديل لوح الأمان / تبديل جرس الوصول ( ميكانيكي)
الإضاءة: AC220V ( مجموعة السقف، طابق)
نظام الاتصال الداخلي: نظام الاتصال بخمس قنوات ( نظام أربعة أسلاك)
واجهة الكابل: طرفية
جهاز الإنقاذ: جهاز الإنقاذ الطارئ لعطل الطاقة (ARD) / جهاز تحرير الكابح الكهربائي، 16 mm² و 2.5mm²
الكابل الخلفي: 53-core-TVVB53/52×0.75+1×2.0
كابل الاتصالات: 4-core /RVV4/2×2×0.75 الكابل الدائري
كابل قفل الباب: 3-core /RVV3/2×0.75+1×2.0 الكابل الدائري
كابل تبديل قناة المصعد: 19-core /RVV19/18×0.75+1×2.0 الكابل الدائري
